Kit d'installation Mheller

[jonas0_13]

Je me permets de copier ici le kit d'installation préconisé depuis des années par Mheller, afin de faciliter sa recherche.
On peut trouver le post de MHeller ici, mais le transfert du forum a rendu sa lecture difficile. Le voici rétabli :

Le câble que nous utilisons tous est du câble bâtiment 1,5mm2 à 10 ou 12E les 100m en magasin brico...


Fils

Pour faire le périphérique et le ou les guides, j'utilise du fil électrique bâtiment 1,5mm2 HO7VU en couronne de 100m disponible en magasin brico.

Cavaliers

Utiliser du fil de tension de clôture grillagée vendu en couronne de 20 à 100m, diamètre 2,7 à 3,2 mm suivant grande surface de bricolage. Je prends du fil gainé de vert c'est moins visible.
Il faut couper (avec un coupe boulon c'est moins fatiguant) des bouts d'environ 10 à 12 cm que l'on replie en 2 pour faire un cavalier. (On peut aussi utiliser une disqueuse en faisant 4 coupes directement sur la couronne de fil cela va encore plus vite!)
On peut les poser tous les 1,50m. Il est important d'en rajouter dans les creux pour plaquer le fil et éviter des risques de coupure par la lame. En quelques mois tout disparaitra dans le sol.

Connecteurs

je préfère les Wago avec un peu de graisse silicone trouvée au rayon plomberie dont je remplis le connecteur pour empêcher humidité et corrosion, le câble 1,5mm2 est plus difficile à clipser dans les connecteurs Scotchlok. Pour la base il faut des connecteurs Faston femelle comme ceci


[/quote]

[chercheur]

Connecteurs:

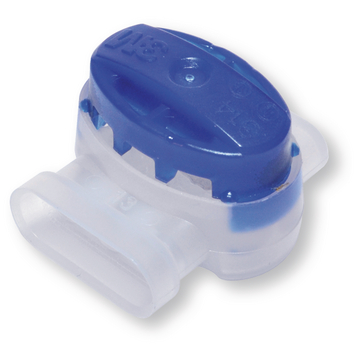

Pour ma part je continue à utiliser les connecteurs "3M Scotchlok 314 bleu 3M, 0.5 - 1.5 mm²"

3M Scotchlok 314 bleu 3M, 0.5 - 1.5 mm.jpg (71.15 Kio) Consulté 24939 fois

[PapaPig]

Quand j'ai fait mon installation, j'ai retenu l'idée de Mheller au sujet du câble périphérique, pas la peine de prendre du câble chez husqvarna mais du fil en 1,5mm² était parfait voire mieux et bcp moins cher. Au final, j'ai pris plusieurs bobines de 100m Fil électrique rigide bobine 1.5mm2 rouge sur amazon pour 36€ la bobine - on peut trouver moins cher chez Castorama ou LeroyMerlin - j'ai préféré le câble rouge qui est bien visible pour effectuer les tests.

Pour les piquets, j'aimais bien l'idée des piquets du kit husqvarna, j'ai pris un clone sur amazon et j'en suis content (il ne casse pas et je n'ai pas un sol trop dur). Un paquet de 200 piquets RASENWERK pour 27€ de très bonne qualité () - hxxps://www.amazon.fr/gp/product/B091GKWWCC/ref ... UTF8&psc=1


Pour les connecteurs, j'ai pris 40 Connecteurs pour moins de 26€ - clone des 3M : marque GWHOLE - c'est rempli de résines silicone - hxxps://www.amazon.fr/gp/product/B07F8QXW19/ref ... UTF8&psc=1


[Olive91]

Bonjour,

Après lecture du forum, je n ai pas acheté le kit d installation Huqsvarna, je vais donc prendre le câble électrique à Leroy Merlin, l equivalent des wago et les piquets sur Amazon.

Par contre, je ne trouve pas la référence des connecteurs (Faston ?) qui vont sur la base, ceux fournies par Huqsvarna dans leur kit sont rouge et la photo qui se trouve dans ce post ne semble pas correspondre tant au niveau de la couleur que de la forme.

Pourriez vous svp me fournir un lien (Amazon ou Leroy Merlin ou autre) et m indiquer la quqntite nécessaire ?

Merci d avance pour votre aide.

[jonas0_13]

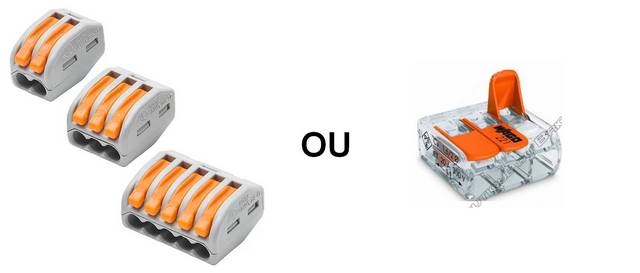

Attention aux connecteurs "équivalents Wago". Il s'agit bien des connecteurs à levier, qui acceptent aussi bien le fil rigide que souple, et non des connecteurs pour fil rigide que l'on trouve dans beaucoup de marques :


Je viens de voir qu'il existe effectivement pas mal de produits équivalents sur Amazon, mais je n'ai aucune idée de leur qualité. Ca mérite d'être essayé si le prix est compétitif (personnellement j'achète mes Wago chez Brico Dépôt).

Les connecteurs Faston du kit MHeller se trouvent facilement, mais sous le libellé "cosses Faston". 2 exemples sur Amazon : exemple1, exemple2. Attention à la dimension (n'étant pas chez moi je ne peux pas vérifier).

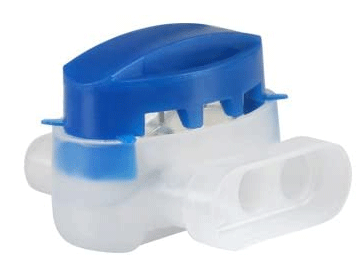

Personnellement je préfère les connecteurs fournis par HSQV, qui se montent sans désisoler le câble, mais je les ai toujours achetés chez shop.mower24. On trouve des produit similaires sur Amazon (exemple).
Il en faut 2 pour le périphérique et 1 par guide (donc 3 si on a un seul guide).

[Olive91]

Merci pour ce retour express.

Et tu prendrais combien de Wago ?

Si je comprends bien il existe des modèles 2 ou 3 trous, le 2 trous servirait par exemple en cas de coupure du câble et le 3 trous en fin de boucle pour relier également le fil guide, c est bien cela ?

[jonas0_13]

Les Wago existent avec 2, 3 et 5 trous. Je te conseille d'acheter seulement des 3 trous qui permettent de tout faire dans l'installation d'un robot. Il en faut au strict minimum 1 pour connecter le guide au périphérique. Ensuite il t'en faudra d'autre pour raccorder les sections de câble si tu ne disposes pas de la longueur suffisante en un seul morceau. Enfin tu en utiliseras pour réparer les coupures accidentelles de câbles (c'est rare, mais ça arrive : coup de bêche maladroit par exemple).
Si tu en achètes une dizaine tu devrais être à l'aise pendant un bon moment.

N'oublie pas la graisse silicone (rayon plomberie)

[Olive91]

Merci Jonas

[artiles]

Bonjour,
Petite question par rapport au cablage.
Peut-on utiliser 2 types de cable différent dans une installation ?

Exemple: le cable périphérique avec le cable d'origine husqvarna et 2 cables guide avec du 1,5mm² préconisé ci-dessus ?

Si quelqu'un a déjà fait et pourrait confirmer qu'il n'y a pas de soucis

Merci

[Tasmanix]

Aucun souci. J'ai des parties du périphérique qui sont en câble Husqvarna et d'autres en H07 et de même les guides.
Par contre, le mélange des deux câbles rend plus compliqué l''usage des scotchlocks bleus, qui ont un peu de mal avec le câble rigide H07 et il faut des wagos (les S222, gris avec manettes oranges), avec un avantage important, les connexions sont ainsi démontables sans problème.

[jonas0_13]

Je l'ai fait abondamment. Aucun souci.

[adagois]

Bonjour,

Petite question par rapport aux Wago et à la graisse silicone.

Vous mettez directement la graisse dans le Wago, puis vous clipsez ?

Et ensuite on met directement le Wago dans la terre ? ou il faut mettre dans une boite de dérivation ? ou autre chose ?

Merci pour le retour (et pour les astuces)

[Tasmanix]

Non, moi je mets les câbles, je ferme le wago et je mets de la graisse partout, dedans et autour. Puis j'enterre directement le wago.

[Mheller]

Juste de la graisse dans tous les trous et enterré tel que.

[jonas0_13]

Comme MHeller

[adagois]

Merci pour le retour

[dubinguet]

Bonjour,
Si on ne prend pas les kits d'installation Husqvarna, on ne dispose pas des connecteurs permettant de relier les câbles (périphériques et guide) au robot.
Il faut donc les acheter en plus : 7,9€ les 5
A prévoir donc

DL

[Tasmanix]

Bonjour,
Si on ne prend pas les kits d'installation Husqvarna, on ne dispose pas des connecteurs permettant de relier les câbles (périphériques et guide) au robot.
Il faut donc les acheter en plus : 7,9€ les 5
A prévoir donc

DL

Oui mais c'est indiqué dans le post. Il y a même une photo du connecteur à acheter.

[dubinguet]

Bonjour,
Si on ne prend pas les kits d'installation Husqvarna, on ne dispose pas des connecteurs permettant de relier les câbles (périphériques et guide) au robot.
Il faut donc les acheter en plus : 7,9€ les 5
A prévoir donc

DL

Oui mais c'est indiqué dans le post. Il y a même une photo du connecteur à acheter.

Absolument, mais je ne l'ai vu qu'en seconde lecture :"Pour la base il faut des connecteurs Faston femelle ".
En lisant (rapidement), il me semblait que le paragraphe "connecteurs" ne concernait que les connecteurs fil à fil et pas les connecteurs fil sur base.
Mais l'info s'y trouvait bien

[manu70800]

Bonjour,

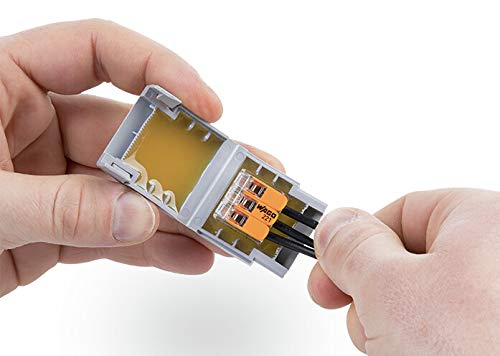

Pour info chez Wago il existe des petit boitier rempli de gel pour rendre leurs connecteurs a levier "étanche" class IPX8
Ils appellent cela gelbox
